近日一客户的曙光DS6310磁盘阵列一块硬盘出现故障,红灯亮起。由于系统最初是组建的raid5阵列,同时留了一块硬盘为全局热备盘,所以在某块硬盘故障后热备盘自动接替换了损坏的那块硬盘并自动重构的数据。

那么接下来就是要处理那块损坏的硬盘了,首选我想到的是和曙光400取得联系,电话很顺利的接通了,不过曙光的客服真是不敢恭维,打了两三次电话我问能不能在不关机的状态下进行硬盘更换,都没有人能回答我的问题。

最后客服记录了问题反馈给了技术,过了十几分钟技术人员回访了,这个时候戏剧化的一幕又出现了,技术人员不建议我们自己来进行硬盘更换,说是要厂家技术上门来操作,可是一查序列号,这台设备出厂的时候没有带原厂的硬盘,他们不提供技术支持,花钱也不来的那种。。。我。。。。

绕了一大圈子还是没有解决我的疑惑,就是不关机能不能换硬盘,到底支不支持热插拔?

百度Google一翻也是无果,找本地供货的集成商吧,他们也不懂。无奈,还得自己来找方法,经过一翻查找在文库找到了一个说明书果断下载。

看了说明书后,里面建议更换设备的时候设备关机断电操作,好,有了指引那就开始吧。

一、登陆DS6310的web管理系统

首先我们按照阵列的说明要求,对挂载阵列的服务器进行安全关机,关机后我们通过曙光的web操作页面对DS6310的系统进行关闭,不得不说,如果您的曙光阵列固件比较老,而你的操作系统和IE又比较新,那么你只能通过虚拟机安装xp来进行web管理了。

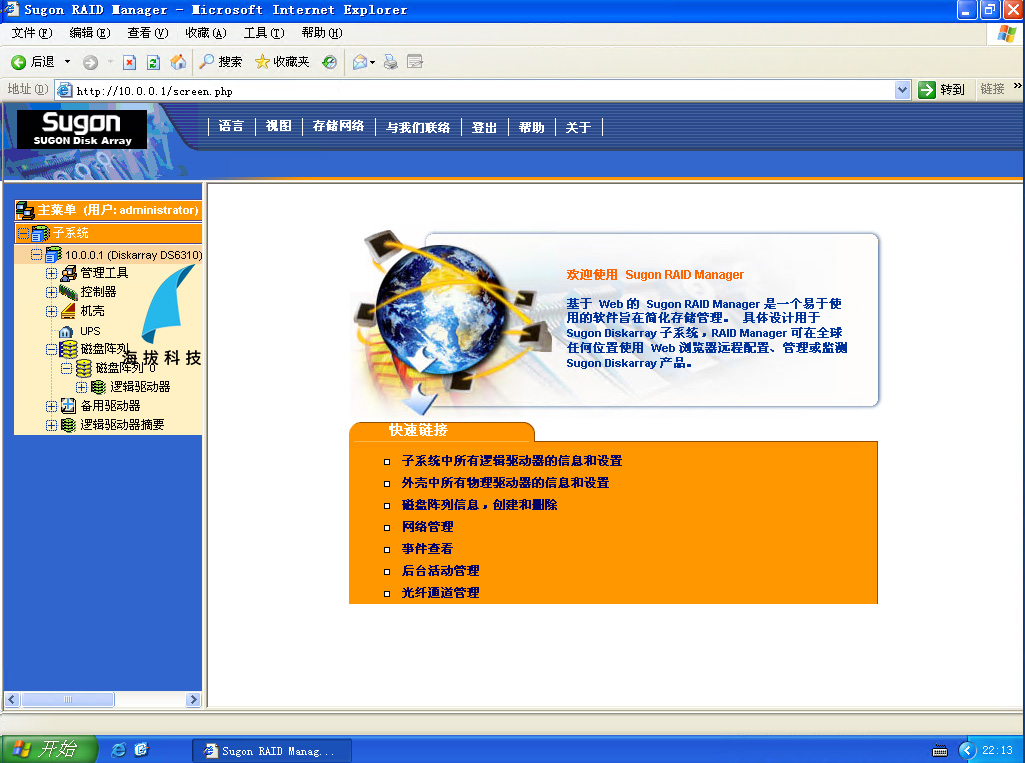

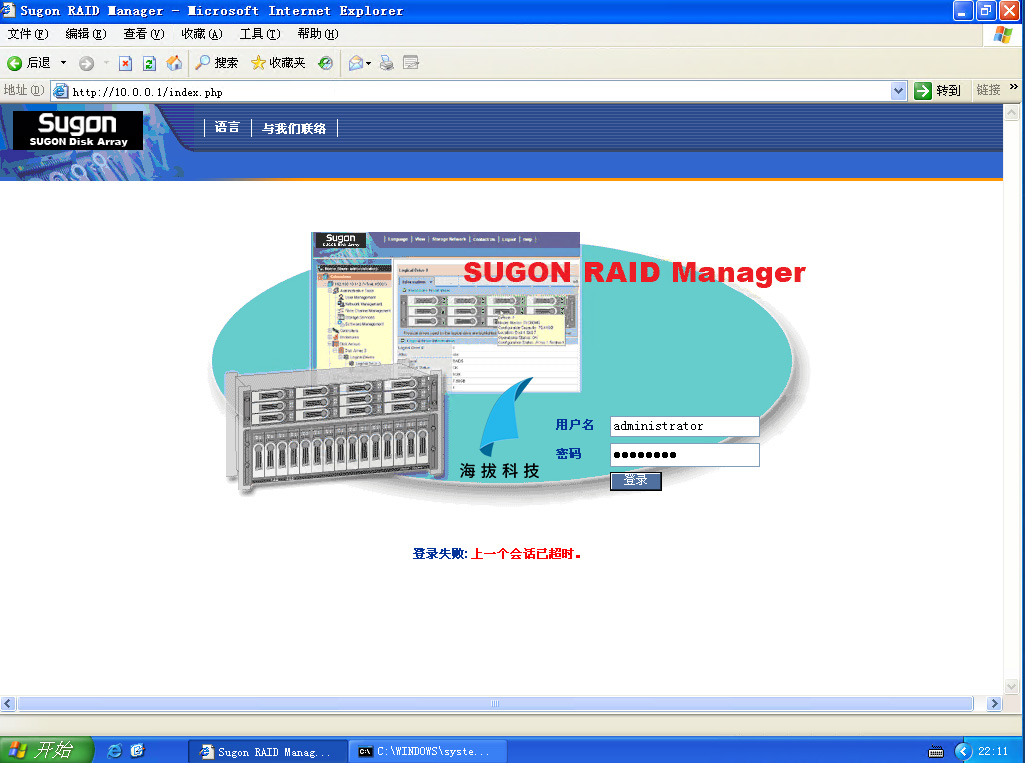

我们按照要求找根网线连接ds6310的管理口和电脑的网口,然后配置电脑IP为10.0.0.10 掩码 255.255.255.0 即可,然后通过IE访问http://10.0.0.1,通过账号“Administrator”和密码“password”即可登录曙光的阵列管理系统,大概界面如下:

记录一次更换曙光DS6310磁盘阵列损坏硬盘的过程-海拔科技
记录一次更换曙光DS6310磁盘阵列损坏硬盘的过程-海拔科技

由于本文是在更换完毕后写的,所以有些内容没有截取到当时的实际截图。

二、关闭DS6310系统

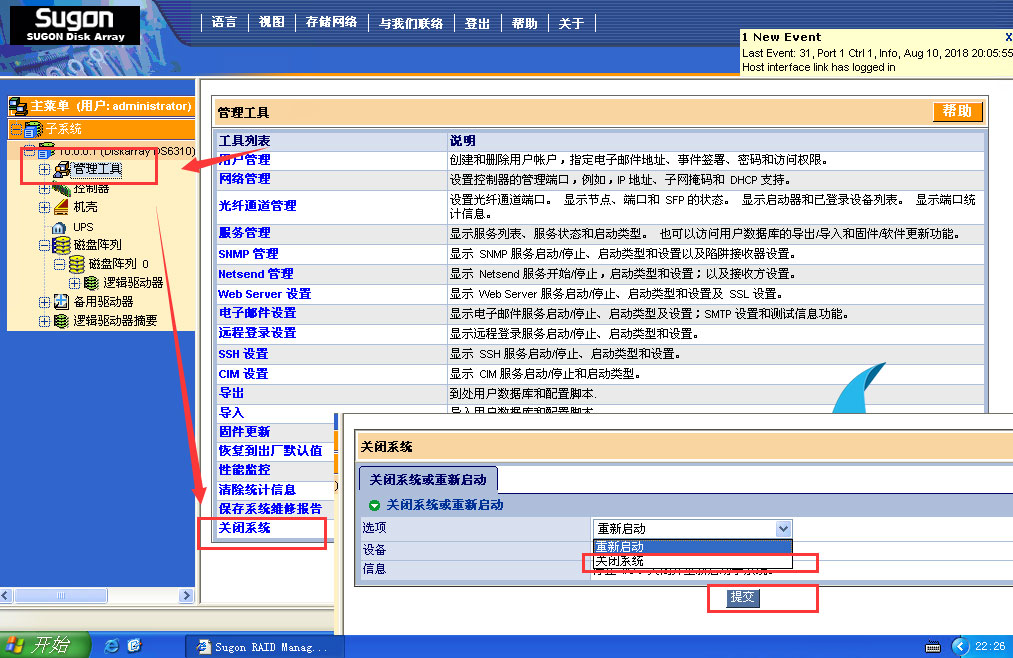

依次点击管理用具——关闭系统——关闭系统——提交——输入CONFIRM——确定即可关闭阵列系统。

记录一次更换曙光DS6310磁盘阵列损坏硬盘的过程-海拔科技

稍等2-3分钟,至磁盘阵列处关闭物理电源。

拔出损坏硬盘更换为好的硬盘,插入阵列——通电开机

继续等待5分钟左右阵列启动完毕,执行第一步进入阵列web管理界面。

三、设置新硬盘为全局热备盘

注:根据自己的情况来设置全区热备或者局部热备

设置方法如下:

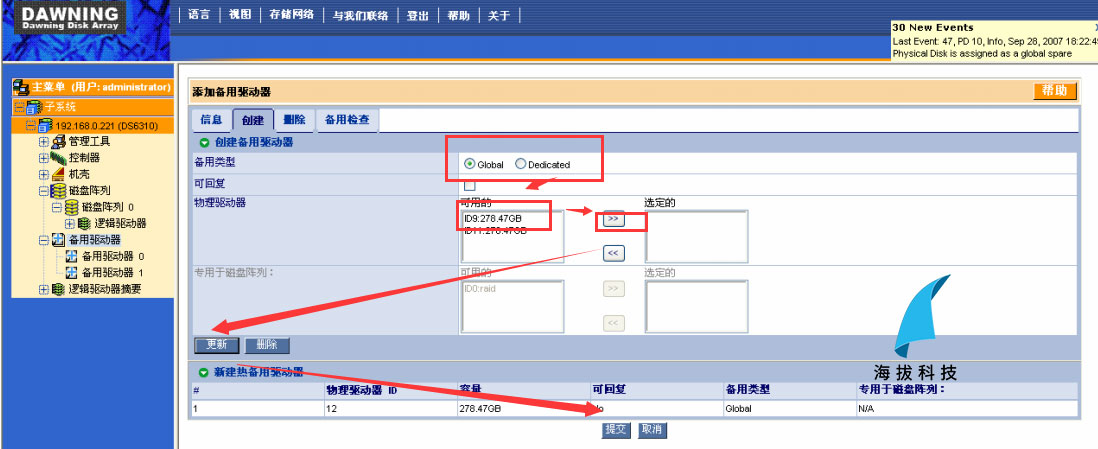

依次点击备用驱动器——创建——找到刚刚插入的新硬盘——添加到选定的——更新——提交。

记录一次更换曙光DS6310磁盘阵列损坏硬盘的过程-海拔科技

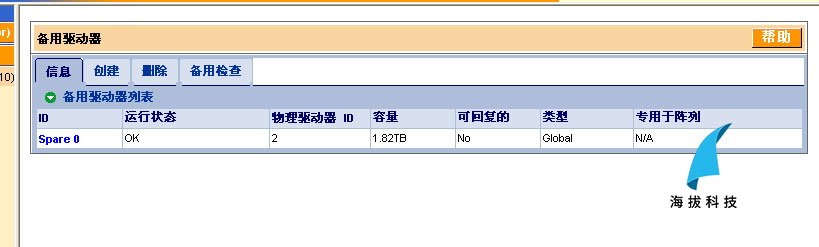

返回备用驱动器——信息处即可查看到当前热备磁盘已经是正常状态。

记录一次更换曙光DS6310磁盘阵列损坏硬盘的过程-海拔科技

至此,硬盘更换完毕。

需要注意的是:硬盘损坏后是红灯,备用磁盘替补后显示的橙色的灯,待更换故障盘后,替补盘才会变成绿灯。

操作需要关闭系统,关闭系统的步骤为先关闭服务器,在关闭磁盘阵列。

开机的步骤为,先开启磁盘阵列在开启服务器。

同时热备添加的时候关于可回复是否需要勾选,请根据自己的情况来决定。可回复定义为:可回复的热备磁盘会在损坏的物理磁盘被新的物理磁盘替换后,自动恢复为热备磁盘。
